SPRT测量

●

●

●

RTD测量

●

●

●

TC 测量

●

●

●

DCI 测量

●

●

●

DCV测量

●

●

●

环路电源

●

●

●

温度开关

●

●

●

电测单元

●

●

●

外置参考传感器

●

●

●

传感器周期管理

●

●

●

自动备份

●

●

●

自动采集

●

●

●

被检对象全覆盖

热电阻类：工业铂/铜热电阻（PT10/PT50/PT100/PT1000/Cu50/Cu100）。

热电偶类：S、R、B、K、N、E、J、T型工业热电偶。

变送器类：电压型温度变送器、电流型温度变送器。

仪表与开关类：温度开关、油面温控器、绕组温控器、压力式温度计、双金属温度计。

传感器全生命
周期管理

传感器全生命
   周期管理

支持传感器新增、删除、修改、查看、复制等全功能管理；SPRT、RTC型传感器可根据规格型号、量程自动匹配公式系数；智 能传感器即插即用，自动入库管理并高亮识别。

一体化核心
 硬件技术

内置高精度
   电测单元

标配 6½位、7½位高精度测量模块（等级可选配）；

     支持电阻（OHM）、直流电压（DCV）、直流电流（DCI）多参数测量；

   电测分辨率不低于 0.0000001，满足各类高精度计量场景需求。

深度融合架构

恒温场单元与高精度电测单元采用底层硬件+软件算法的深度融合设计，而非简单功能叠加，从系统层面保 障可靠性与测量稳定性，彻 底消除多设备拼接引入的附加误差。

4线RTD恒流
   换向测量技术

通过分离恒流激励回路与高阻抗电压检测回路，消除引线电阻及接触电阻影响，实现精 准测量。

专利级冷端
   补偿设计

配置独立高精度冷端温度传感器，采用多点温度监测+智 能补偿算法，保 障热电偶测量的冷端精度。

电测基础
   配置能力

支持电测通道增益、零点校准修正。

热电偶通道支持内置冷端、手动输入两种冷端补偿模式。

支持电测滤波功能开关切换。

支持热电偶通道一键“清零”，消除零点漂移引起的系统误差。

可自定义配置温度波动性、设定点偏差、温度变化率等电测标准考核条件。

全自动化
   校准作业流程

可视化
   任务配置

支持多点位自修正模式，可一次性设置多个温度校准点，一键启动自动校准流程。

示值检定模式下，温度点数量、采集次数无限制，单批次支持 8 支被检器具并行校准。

开关量校准支持正反行程、升降速率自定义配置，单批次支持 6 只温度开关；油面温控器支持 1 台接入，适配 6 路开关量通道。

校准项目可根据被检器具的准确度等级自动匹配对应允差阈值，同时支持手动自定义修改。

全流程
   实时监控

支持被检器具出厂编号批量录入与修改，任务配置模板可保存复用

实时显示电测数据、温场状态、运行状态、任务进度、运行时长、稳定时间等全维度信息；示值校准模式下，同步显示当前执行温度点、当前校准次数。

实时计算并显示允差、偏差、电测值、温度值等校准结果，超差数据自动高亮提示。

规程化自动
   数据处理

实时监测标准与被检通道10分钟波动度，配套折线图实现数据可视化。

内置 JJG 229、JJG 141、JJG 351、JJG 630 等国家计量检定规程算法，自动计算示值误差、回程误差、电阻、温度等关键参数，无 需人工计算。

支持依据被检器具准确度等级自动判定符合性，输出规范化校准结果。

支持历史校准记录回溯，可调取任意历史记录的原始数据与当时的项目完整配置，支持原始记录表导出。

智 能
控温
与采集
系统

程序化升降温控制

支持多温度点编程设置，可配置多段斜率控温，系统按设定速率自动完成升温、降温、设定点切换，全程无 需人工值守。

自适应智 能控温

基于PID参数自整定技术，可根据不同负载、介质特性自动调节控制参数，不同温区自动切换控制方案，保 障温场均匀性与稳定性。

规程级恒温判据

内置智 能恒温判定算法，实时监测温场变化率，只有当温度稳定性完全满足检定规程要求时，才自动触发数据采集，确 保测量过程符合规程规范。

多通道同步
   自动采集

温场稳定后自动按顺序扫描所有通道，同步采集温场与被检数据，按规程要求完成多次正反向读数并自动计算平均值，保 障测量数据的客观与准确性。

数据管理
   与系统安全

海量数据
   存储与检索

内置 8GB 存储空间，可存储 10 万 + 条校准记录；支持按出厂编号、完成日期、项目ID、器具类型、校准日期等多条件组合检索。

完备备份与
   恢复机制

支持自定义周期的自动备份策略，可选择指定备份节点恢复全量数据。

支持单条校准记录级的数据恢复，检索到目标记录后，可恢复至当时的校准配置与数据节点。

权限管理

支持分级权限管理，可对校准操作、备份恢复、高级配置三类功能进行权限管控，满足计量实验室合规管理要求。

断电续检

具备断电续检能力，断电后自动接续校准任务，已测数据有效保留，避免重复作业。

远程运维诊断

系统自动记录全量运行日志，所有操作全程留痕，操作日志不可篡改，设备出现异常时可导出日志文件用于远程售后诊断，辅助快速定位并解决问题。

人机交互
   与扩展能力

触控人机界面

配备5/7英寸高清触控屏，全中文图形化操作界面，操作直观易用，降低人员学习成本。

通讯接口

标配RS232/RS485、WiFi、LAN /以太网接口，支持 U 盘数据导出，适配实验室信息化管理需求。

可持续升级

支持U盘固件在线升级，可持续获取功能迭代，保 障设备长期合规可用

标准通道

SPRT

0Ω-400Ω
 -196℃~850℃

±0.002Ω @ (0~50) Ω
     ±40ppm读数 @ (50~400) Ω

0.001mΩ

Pt25、Pt100、
     智 能传感器 (RTD | SMP等)

测量方法
   4线RTD恒流换向测量

被检通道

RTD

0Ω-400Ω
 -200℃~850℃

±0.002Ω @ (0~25) Ω
     ±80ppm读数 @ (25~400) Ω

0.001mΩ

ITS90(Cu50、Cu100、Pt50、Pt100、PtX)、CVD、IEC60751、Nickel、SMP

测量类型
   2线\3线\4线

TC

0-100mv

±(0.02%RD + 5μV)

0.001uV

K、N、T、J、E、
     R、S、B、WRe3、WRe5

内置冷端准确度
   ±0.35℃ (0-50℃)

DCI

0-20mA

±(0.02%RD + 2μA)

1nA

/

/

DCV

0-10V

±(0.02%RD + 2mV)

1uV

/

输入阻抗 > 1MΩ

环路电源 LOOP

类型：DC24V；带载60mA

温度开关 SW

类型：无源开关；温度开关、油面/绕组温控器、压力式温度计、双金属温度计

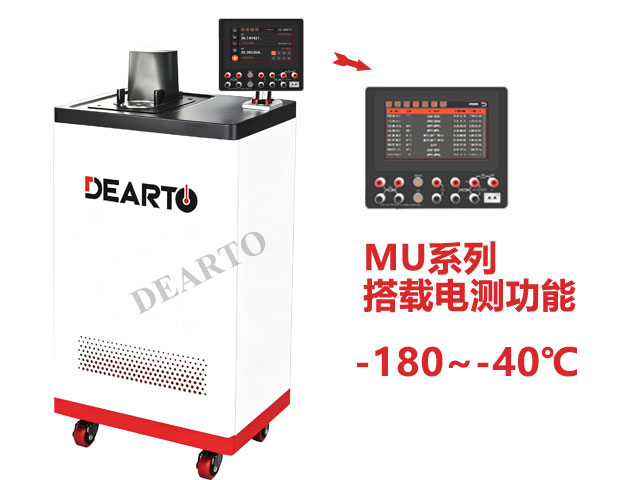

产品型号

DTS-CT100B

DTS-MU100B

DTS-CT160

DTS-MU160

DTS-CT180

DTS-MU180

DTS-CT196

温度范围

-100 ℃ ~ 20 ℃

-160 ℃ ~ -40 ℃

-180 ℃ ~ -40 ℃

-196 ℃ ~ -40 ℃

温度波动度

±0.01 ℃/10min

±0.03 ℃/10min

±0.03 ℃/10min

温场均匀性

≤0.02 ℃

≤0.05 ℃

≤0.05 ℃

外形尺寸

464×434×（高）789(mm)

500×620×（高）600 (mm)

工作区尺寸

φ100×300(mm)

φ12×280(mm) （支持定制）

电源

220V / 50Hz（可选 110V /60Hz）
